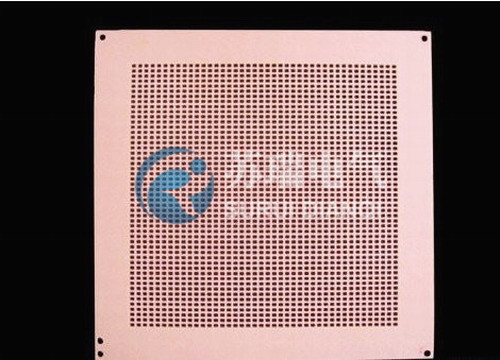

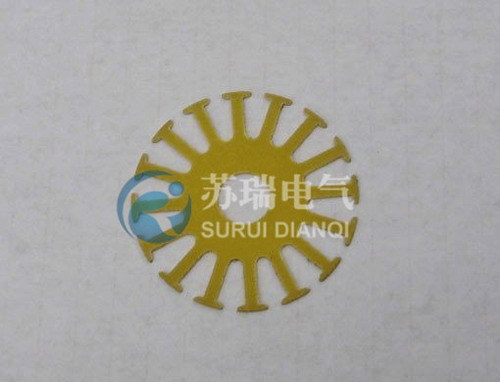

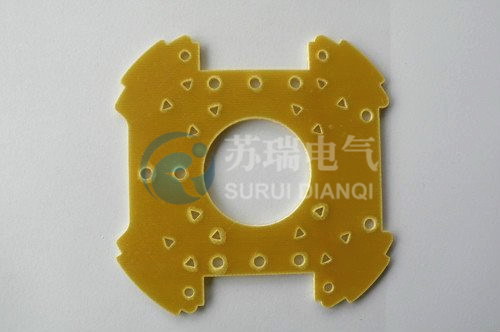

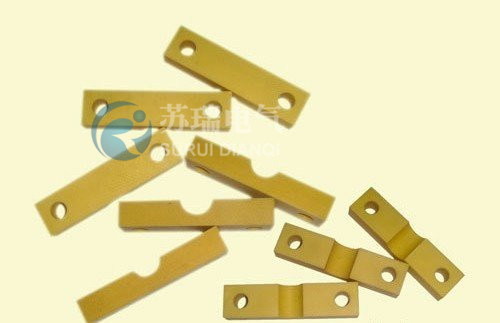

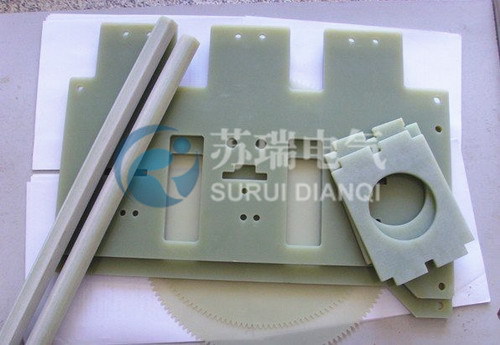

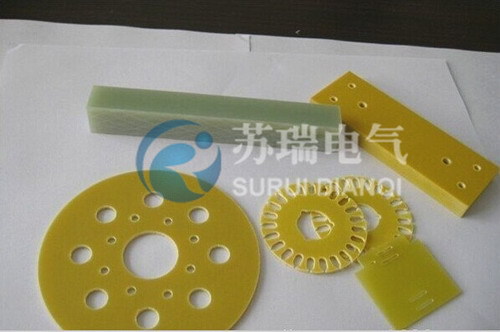

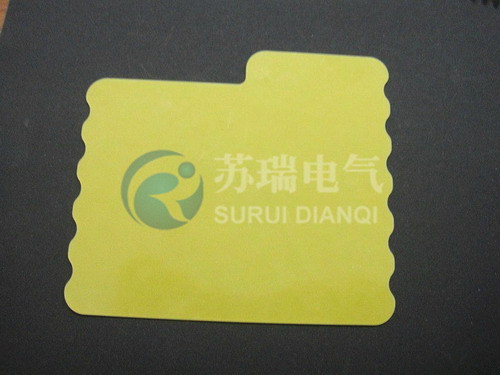

 产品名称:fr4绝缘板加工件
  产品型号:fr4
  客服电话:400-874-3188
  客服Q  Q:苏瑞电气QQ在线客服       苏瑞电气QQ在线客服
  更新日期:2016-2-19
  浏览次数:16130次
产品说明

一、fr4绝缘板加工件产品介绍
   fr4绝缘板加工件根据使用的用途不同,行业一般称为:fr4 Epoxy Glass Cloth,绝缘板,环氧板,环氧树脂板,溴化环氧树脂板,fr4,玻璃纤维板,玻纤板,fr4补强板,FPC补强板,柔性线路板补强板,fr4环氧树脂板,阻燃绝缘板,fr4积层板,环氧板,fr4光板,fr4玻纤板,环氧玻璃布板,环氧玻璃布层压板,线路板钻孔垫板。主要技术特点及应用:电绝缘性能稳定,平整度好,表面光滑,无凹坑,厚度公差标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板,PCB钻孔垫板,玻纤介子,电位器碳膜印刷玻璃纤维板,精密游星齿轮(晶片研磨),精密测试板材,电气(电器)设备绝缘撑条隔板,绝缘垫板,变压器绝缘板,电机绝缘件,研磨齿轮,电子开关绝缘板等。
    NEMA 美国电气制造商协会规定的一种材料标准,与之相对应的IEC国际电工委的标准为EPGC202,国内无与之完全对应的标准。
   最接近的国内标准为3240环氧层压玻璃布板,3240对应的IEC国际电工委的标准为EPGC201,而EPGC201和EPGC202之间只有阻燃性能的差别。所以可以简单的认为fr4是3240的增强阻燃性能的改进型产品。
  fr4绝缘板加工件表面颜色有:
   黄色fr4、白色fr4、黑色fr4、篮色fr4等。
  fr4是PCB使用的基板,是板料的一种类别。板料按增强材料不同,主要分类为以下四种:fr4:玻璃布基板、fr1、fr2等:纸基板、CEM系列:复合基板、特殊材料基板(陶瓷、金属基等)fr4由专用电子布浸以环氧酚醛树脂等材料经高温高压热压而成的板状层压制品。
  fr4绝缘板特点:具有较高的机 械性能和介电性能,较好的耐热性和耐潮性 并有良好的机械加工性。
  fr4绝缘板用途: 电机、电器设备中作绝缘结构零部件,包括各式样之开关FPC补强 电器绝缘`碳膜印刷电路板`电脑钻孔用垫`模具治具等(PCB测试架) 并可在潮湿环境条件和变压器油中使用。

二、fr4绝缘板加工件加工方式
1、钻孔
    这是PCB线路板厂常见的加工方式,无论是PCB的测试治具,抑或PCB的后期处理都会历经“钻孔”,大点的PCB厂通常都自设钻房,钻房通常跟治具联系比较密切,而钻房的工作也不是轻松的活儿,不过相对比较自由,通常钻房用到的耗材和设备是专用钻机,钻嘴,胶粒,木垫板,铝垫板等,钻嘴损耗和垫板的损耗巨大,很多小公司通常供应一家厂得钻嘴和铣刀就发大财了;
    另外钻孔的方式常见的还有新起来的LED灯罩固位绝缘件,LED作为节能产业近年来收到热捧,而LED由众多的小灯组成,这种特征使得绝缘板的应用领域再次拓宽,通常LED固位绝缘件的加工方式都是钻孔然后锣一个圆圈即可,加工方式比较简单,市场巨大,但是特征是档次不高,且利润低;
 2、电脑锣
    电脑锣是广东和香港的叫法,通俗点说是CNC或数控,也有称之为加工中心的,其实都是一个意思,电脑锣的功能就非常强大了,这里面又分为平面和斜面(或称之为曲面),斜面范畴相对小很多,而平面的电脑锣就非常广泛了,诸如绝缘垫片,绝缘杆,游星轮等小加工件均使用电脑锣的方式加工环氧板,电脑锣最大的特点就是灵活,快速,功能强大,是目前最好也最常用的加工方式;
3、分切
    这个是市场上最常见也是最普通的加工方式,一般的门店都有个切板机分切板材之用,而这种通常都比较粗糙,公差之大可控制在5mm以内,说起来吓人,我见过很多东莞做环氧板的门店或公司,做了大概有5年以上的公司居然还在用角铁焊制的切板机分切,东莞号称是制造之都,看来的确是神通广大,这种方式没有什么技术含量,不过有时候挺赚钱的,比如有时候正常计算的话一张半是分切为8小张,有小小浪费,但是那些卖板的门店有办法一张板分切为10小张,如果量大的话,利润就非常可观了;
4、铣床/车床
    这种加工方式加工出来的产品, 通常都是零部件之类的产品,因为铣床和车床本来大多就是用于五金零件加工用的,不过普通的铣床和车床加工速度慢是一大特点,所以如果专靠这种环氧板加工方式的话,公司的寿命就会大打折扣,不过做治具的话,这两种设备是必备的,也就是说如果加工厚度较厚的环氧板的话,铣床和车床是不二选择;

5、雕刻机

电脑雕刻机由计算机,雕刻机控制器和雕刻机主机三部分组成。其工作原理是:通过计算机内配置的专用雕刻软件进行设计和排版,并由计算机把设计与排版的信息自动传送至雕刻机控制器中,再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串),控制雕刻机主机生成X,Y,Z三轴的雕刻走刀路基径。同时,雕刻机上的高速旋转雕刻头,通过按加工材质配置的刀具,对固定于主机工作台上的加工材料进行切削,即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字,实现雕刻自动化作业。



在现行市场信息如此透明的今天,在同行中我们比质量,比价格,比服务。



温馨提示:买产品请选择生产厂家,售后服务有保证。
