绝缘板材系列
当前位置:首页 > 产品展示 > 绝缘板材系列 > 正文

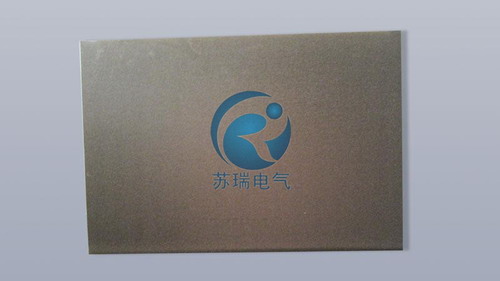

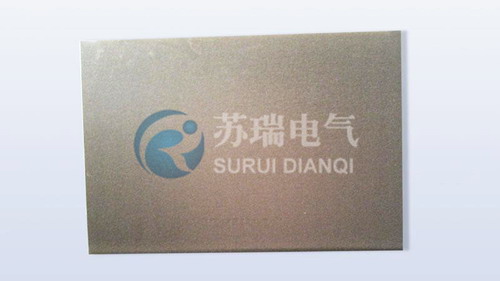

 产品名称:P9环氧换向器粉云母板
  产品型号:P9
  客服电话:400-874-3188
  客服Q  Q:苏瑞电气QQ在线客服       苏瑞电气QQ在线客服
  更新日期:2015-1-11
  浏览次数:16107次
产品说明

一:P9环氧换向器粉云母板的详细介绍
   P9环氧换向器粉云母板是由环氧树脂胶粘漆粘贴粉云母纸,经烘焙、压制加工而成的硬质板状绝缘材料。
   P9环氧换向器粉云母板厚度均匀,具有较高的电气性能。适于作工作温度130℃的直流电机换向器铜片间的绝缘。
二:P9环氧换向器粉云母板的技术数据
1、尺寸
(1)面积不小于250×500平方毫米。其中允许面积不小于250×300平方毫米的占总重量的5%以下。面积小于上述规定的(其中可包括耐电压击穿处做明显标记的大面积云母板)根据供需双方协议出厂。
(2)厚度和公差见下表


标称厚度公差
平均值个别值
0.4-0.15毫米
(相隔0.05)
±0.03毫米±0.06毫米
2、外观:换向器粉云母板边缘整齐,无针孔、表面起泡、外来杂质和边角分层的现象。
3、组成成份含量见下表
云 母胶粘剂挥发物不少于90%不少于10%不少于1.0%
4、收缩率见下表
标称厚度(毫米)在压力600公斤/厘米2和温度20±5℃下(不大于)在压力600公斤/厘米2和温度160±5℃下(不大于)不少于909%2.5%
5、光滑度:换向器粉云母在压力600公斤/厘米2和温度160±5℃下试验,边缘无胶滴挤出和粉云母滑出。
6、常态时的击穿强度不低于20千伏/毫米。击穿强度个别值不低于标准值的75%。
7、耐电压:换向器粉云母按9千伏/毫米计算的电压值进行耐电压试验,不应击穿
8、起层率见下表。(厚度在1.0毫米以上的粉云母不做规定)
标准厚度范围与试样面积(毫米)起层率0.4-0.6520 × 20不大于 5%0.7-1.020 × 40不大于 10%
